一、系統簡介
　　
　　智慧采集能源監控系統V1.0 電力線遠程載波集中抄表系統是基于單、三相載波電能表抄表系統，享有完全自主知識產權的電能量數據遠程自動采集和處理的電能量管理系統，適用于對國內AC220/380V低壓電力用戶。主要包括：電量數據采集、本地/遠程售電、遠傳抄讀、用電分析、線損計算、綜合查詢及電費計算打印等功能。本系統提供了對電力公司低壓電力用戶電能量管理的全面解決方案，適應我國電力行業今后實施需求側管理技術（DSM）的戰略要求，具有長遠的發展?jié)摿鸵饬x。
　　
　　本系統具有技術先進，運行可靠，功能強大，安裝方便和易于擴展的特點優勢，它可廣泛應用于供電，智能住宅小區物業管理，城市數字化公共事業的廣闊領域中。它的推廣應用必將給供電、物業和城市公用事業提高管理現代化、自動化水平，提供重要的技術手段。
　　
　　1.1系統特點
　　
　　電力線通信采用自行研制的擴頻載波通信技術，采用相關性很強M序列，接收靈敏度到達600uV，載波發送功率小于1瓦，具有很強抗干擾能力。
　　
　　系統集中器具有強大數據采集能力，能夠采集單、三相全電子載波表（有控、無控)、CPU卡表(載波，有控、無控)，集中器采集表計數量最多2000塊以上，能夠存儲31天數據，一年結算日的數據。
　　
　　系統采用自組織網絡拓撲技術，繼承傳統上使用的縱向中繼傳輸?shù)乃悸?，而且?chuàng)新出橫行拓展的思路，根據中繼點深度不同分配不同數量中繼路線，最多能夠分配64條中繼線路；自組織網絡拓撲技術特點是能夠即時根據電網干擾情況自動調整網絡拓撲結構，重新分配中繼線路，充分保證系統抄讀成功率。
　　
　　載波電能表不使用MAC地址管理方式，免去系統對載波終端維護工作，且載波電能表本身可以互為中繼，能夠?qū)崿F(xiàn)3級中繼轉發功能。電能表與集中器之間通信不需要額外的通信信號線路。
　　
　　系統管理中心有強大的數據處理和分析能力，能對各路電能量數據分類、檢查、計算、統計和存儲，形成各種統計數據和電量報表。
　　
　　系統具有很好擴展性，可根據用戶要求進行擴展。
　　
　　1.2全載波集中抄表系統架構
　　

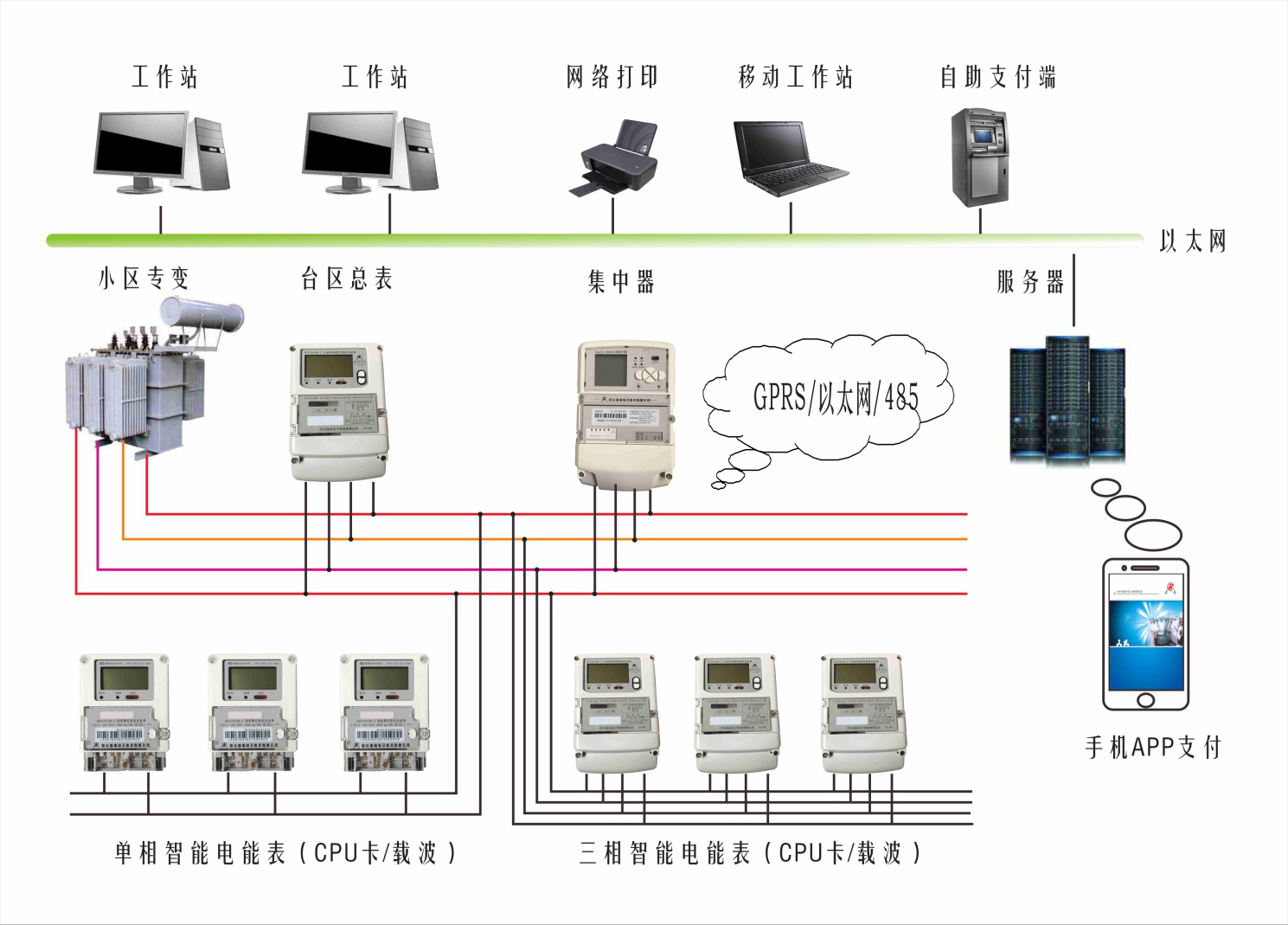

　　全載波集中抄表系統架構如下1.1圖所示，主要包括單、三相全電子載波電能表/費控智能表或CPU卡表、集中控制器（集中器）、主站管理中心三個部分。
　　圖1.1　全載波集中抄表系統結構示意圖
　　
　　主站管理中心（主站）
　　
　　主站管理中心負責對臺區集中器和用戶電表進行抄讀和設置，根據管理員的設置自動完成臺區數據采集和存儲，能夠獨立運行管理系統。
　　
　　集中器
　　
　　集中器通過載波終端來管理臺區范圍內的所有電能表數據的抄收和電表狀態的檢測（包括臺區考核總表），I型集中器與主站管理中心的通訊方式能夠使用不同通訊接口，可以使用Modem、GPRS、無線和以太網通訊接口，也可以通過本地口RS232或RS485通信；集中器與載波電能表之間通訊使用電力線載波通訊方式。
　　
　　單、三相載波電能表（有控、無控）/費控智能表或CPU卡表
　　
　　單、三相載波電能表或費控智能表，支持DL/T-645協議，帶內置繼電器的電表可以遠程斷送電。
　　
　　1.3系統功能
　　1.3.1電量記錄
　　
　　主站管理中心軟件能記錄大量歷史電量，存儲數據量只受到主站計算機硬盤空間限制，集中控制器能夠存儲31天的“日任務”數據，和一年的“月結算日”數據；
　　
　　1.3.2設置功能
　　
　　1)遠程設置：通過主站管理中心軟件設定集中器的各種參數，抄表周期、結算日、廣播凍結時間和系統時間，只有系統管理員或經過系統管理員授權的用戶才能夠操作。
　　2)本地設置：通過集中器的本地通信端口（RS232或RS485），能夠設置集中器的所有參數如：通信參數、運行參數、電表參數等。
　　
　　1.3.3抄收功能
　　
　　1)任務抄收：集中器能夠根據系統管理員設置的抄表時間，自動進行臺區電表數據抄收；

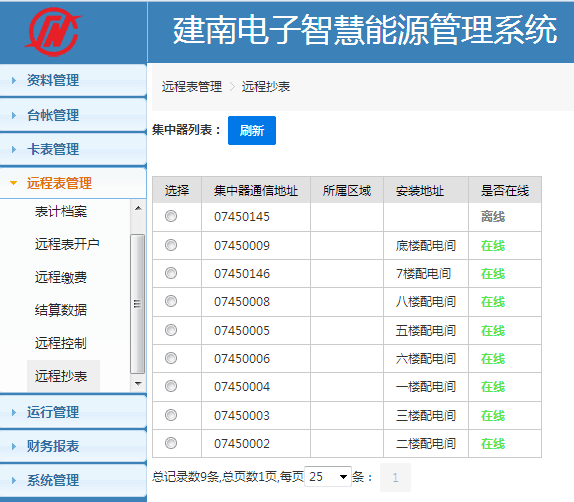

　　2)實時抄收：管理員通過主站管理中心軟件實時讀取電能表的表度數；
　　3)本地抄收: 用戶通過集中器本地口抄收電表數據和管理。
　　
　　1.3.4日志記錄
　　
　　主站管理中心軟件能夠記錄大量的日志文件，重要的操作都有詳細的日志記錄；日志文件內容分為前置機日志文件和WEB服務器日志文件，日志文件的查詢都可以通過IE瀏覽器來實現，方便用戶對系統進行管理。
　　
　　1.3.5帳務管理
　　
　　主站管理中心軟件能夠根據選擇的臺區自動對臺區范圍用戶電費進行統計，形成用戶月電費結算報表，電費計算忽略小數位；并提供不同格式數據庫文件或EXCEL文件、文本文件輸出，也可以直接進行用電收據的打??；為了數據能夠與電力企業現有收費MIS系統、電表管理系統進行數據對接，此系統軟件設計了帳單導出，帳單導出內容能夠根據用戶需求進行調整；帳單導出支持多個數據庫，如ORACLE 9I數據庫和MICROSOFT ACCESS數據庫。
　　
　　1.3.6 電量統計
　　
　　主站管理中心軟件能夠計算任意兩個時刻之間的電量，自動形成月電量報表，電量報表的輸出內容用戶可自動調整，如用戶名稱、用戶號、電量、起始電量、結束電量和電表地址等內容，都可以使具體表頭有效和無效；而且主站管理中心軟件支持數據導出到其它。采用費控智能表時，還可以根據分時/階梯電價政策，凍結管理用戶每月用電量，結算金額。
　　
　　1.3.7 在線監控
　　
　　主站管理中心軟件按照臺區為單位自動進行多個臺變的損耗監測，自動形成各臺區的損耗報表圖形，用戶可以直接觀測各個臺區損耗情況；如發現異常臺區，可以直接點擊異常臺區損耗報表圖案，系統自動對臺區內每個用電戶進行電量考核分析，方便查找可疑用電戶；在應用系統時還可以將可疑用戶列為重點考察用戶，以發現非法用電。
　　
　　1.3.6 數據備份與數據回復
　　
　　系統數據庫的數據是不斷累加的，隨著數據的增加會影響數據庫的運行速度；而且當服務器出現故障可能會造成數據的丟失；本軟件具有數據備份與恢復功能，歷史數據備份可以選擇數據備份路徑、備份時間周期；歷史數據恢復也可以選擇數據源路徑，執行數據恢復。
　　
　　1.3.8嚴格權限管理
　　
　　系統管理員是本系統最高管理員，只有系統管理員才能夠分配各操作員的代號、登陸口令和操作權限，并對每個操作員配備加密鑰匙，只有在插入了加密鑰匙后，登陸口令才會生效，系統提供有些功能必須嚴格管理，保證系統數據的安全性。
　　
　　1.3.9 售電操作
　　
　　系統有兩種售電模式：本地售電和遠程售電功能；充值方式有3種：售電處充值，掌上APP充值，柜員機充值；
　　
　　本地售電：對CPU卡表(載波，有控、無控)，系統可以通過CPU卡直接在工作站對用戶進行售電的、查詢等操作；
　　遠程充值：對載波電能表，每個表計都有一個地址碼，也就是用戶編號，用戶可在手機APP上輸入用戶編號，查詢剩余電量和進行充值。
　　售電處售電：在工作站上，售電員可以通過CPU卡和用戶編號對用戶進行售電操作；
　　APP支付：用戶在手機上下載APP應用端，通過輸入用戶編號對電表進行充值；
　　柜員機充值：用戶可用CPU卡在售電柜員機上自行充值；
　　
　　1.3.10 短信通知
　　
　　①)當用戶剩余金額不足時，系統可自動或手動對用戶存有的手機號發送短信通知。
　?、?當用戶購買電量后，系統自動發送短信到用戶存有的手機號。
　?、?系統主管可對指定區域的用戶手機發送系統廣播。
　　
　　二、產品功能特點：
　　
　　2.1 電能表
　　本產品以先進的電能計量芯片和微控制器為核心，由電能測量單元、數據處理單元、通信單元（485通信，紅外通信，電力載波通信）等功能模塊組成。具有電能量計量、信息及時存儲及科學處理、實時監測用電狀態、自動控制、信息交互等功能。
